Visión general del módulo

Entender qué son los mapas de tsunami y cómo se desarrollan es el primer paso para aprender cómo utilizarlos efectivamente. Este módulo se adentra en los conceptos introductorios de los mapas de tsunami, los mapas de desalojo creados por la Red Sísmica de Puerto Rico y la herramienta interactiva llamada Map Tools. Adicionalmente, se incluirá dónde encontrar dichos mapas en la página web de la Red Sísmica.

Objetivos del Módulo

Luego de haber completado este módulo debes ser capaz de:

    • Describir en términos generales la diferencia entre zonas de inundación (azul) y las zonas de desalojo (amarilla) en los mapas.
    • Explicar el propósito de los mapas de tsunami y el proceso utilizado para desarrollar las zonas de desalojo de tsunami presentados en los mapas.
    • Describir los mapas de desalojo de la Red Sísmica de Puerto Rico y Map Tools. Además, explicar a otros dónde localizar los recursos en la página web de la RSPR.

Mapas de Tsunami

Para comprender los mapas de desalojo por tsunami existen dos categorías: mapas de inundación y mapas de desalojo. (1) Los mapas de inundación presenta las zonas que están vulnerables a inundaciones a causa de un tsunami. (2) Los mapas de desalojo presentan las áreas designadas para estar a salvo de las olas causadas por un tsunami (UNESCO, 2006, p.8). En ocasiones, los mapas de desalojo incluyen rutas de desalojo designadas.



A continuación, se discuten las diferencias entre los mapas de inundación por tsunami y los mapas de desalojo.  Primero, haga clic en las imágenes para navegar en ellas. Luego tome unos minutos para comparar y contrastar los mapas.

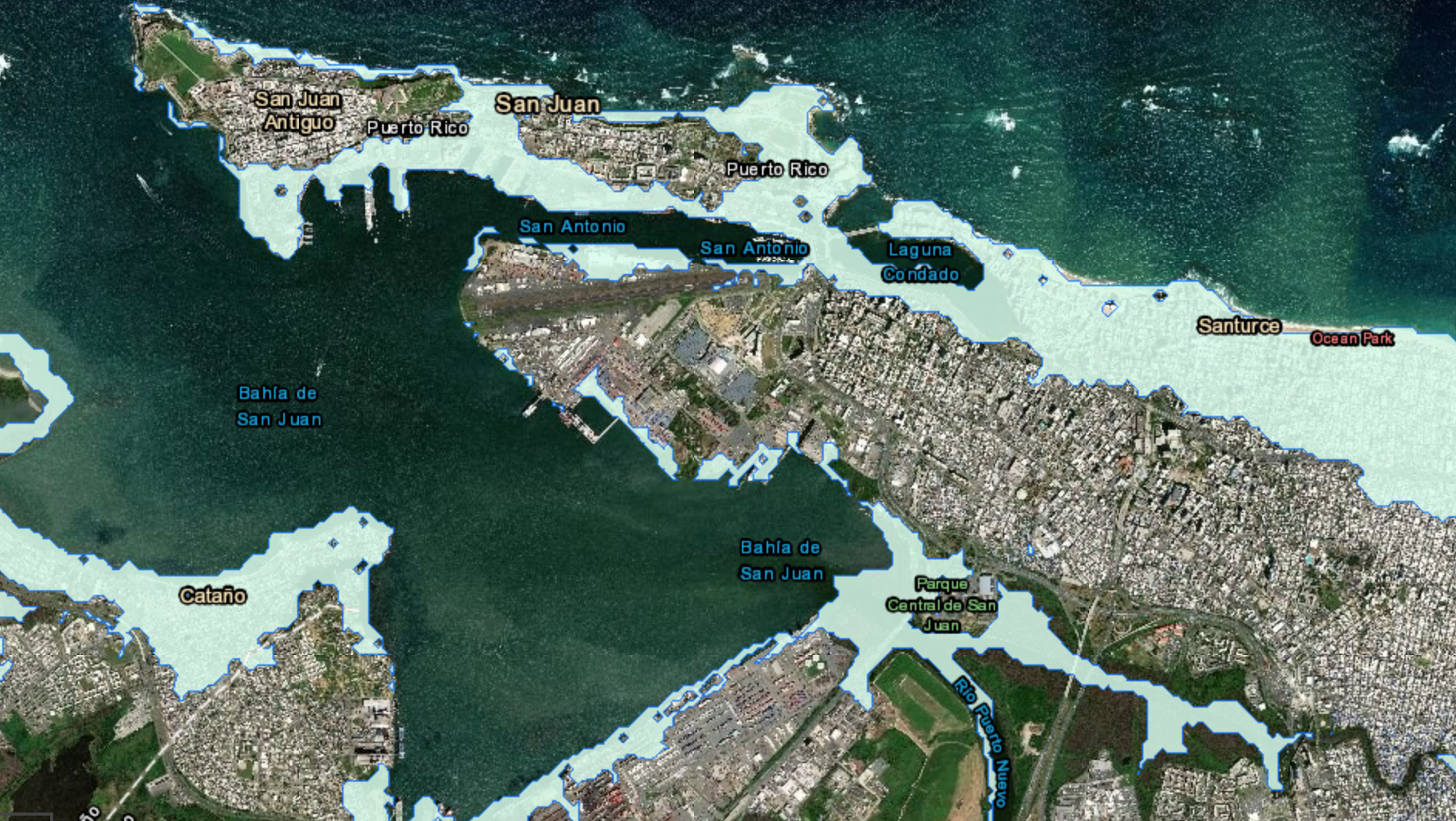

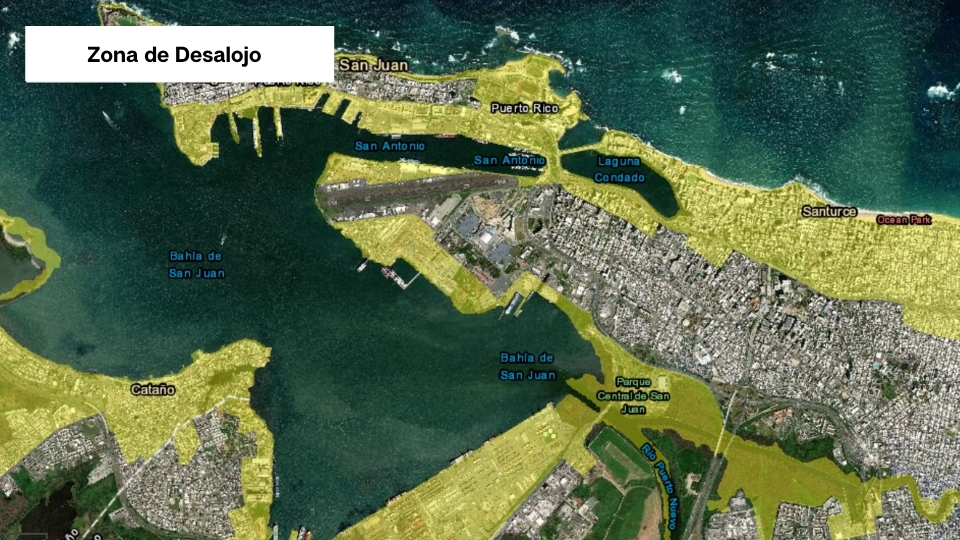

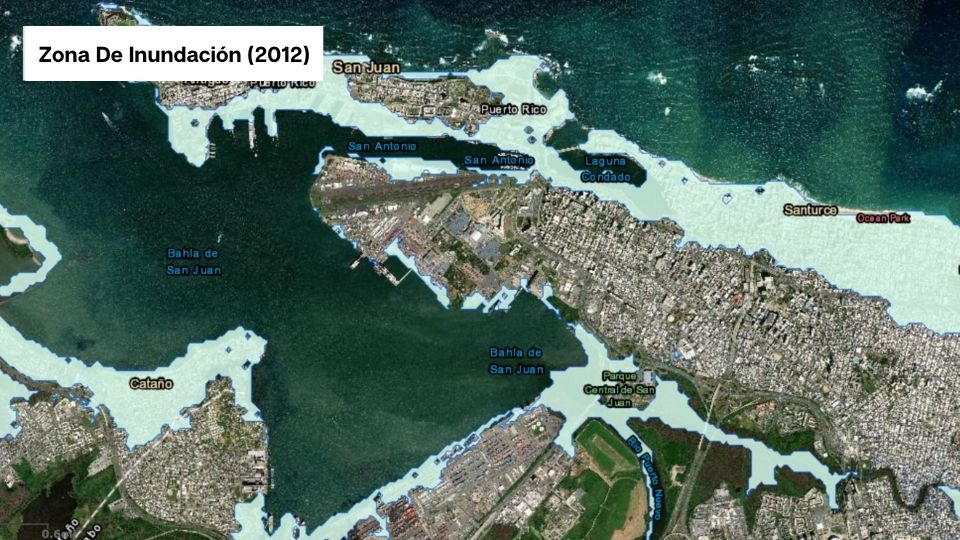

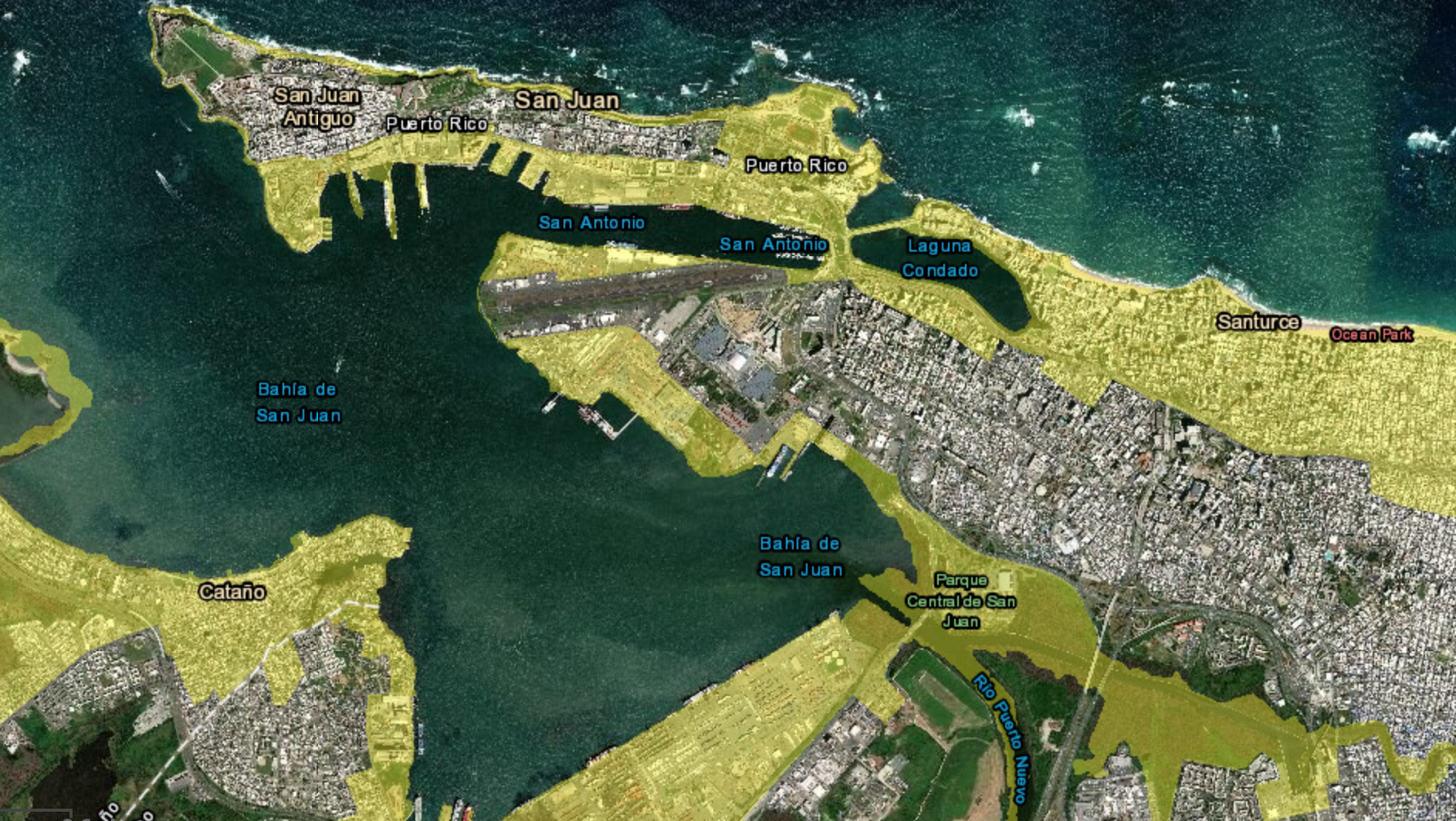

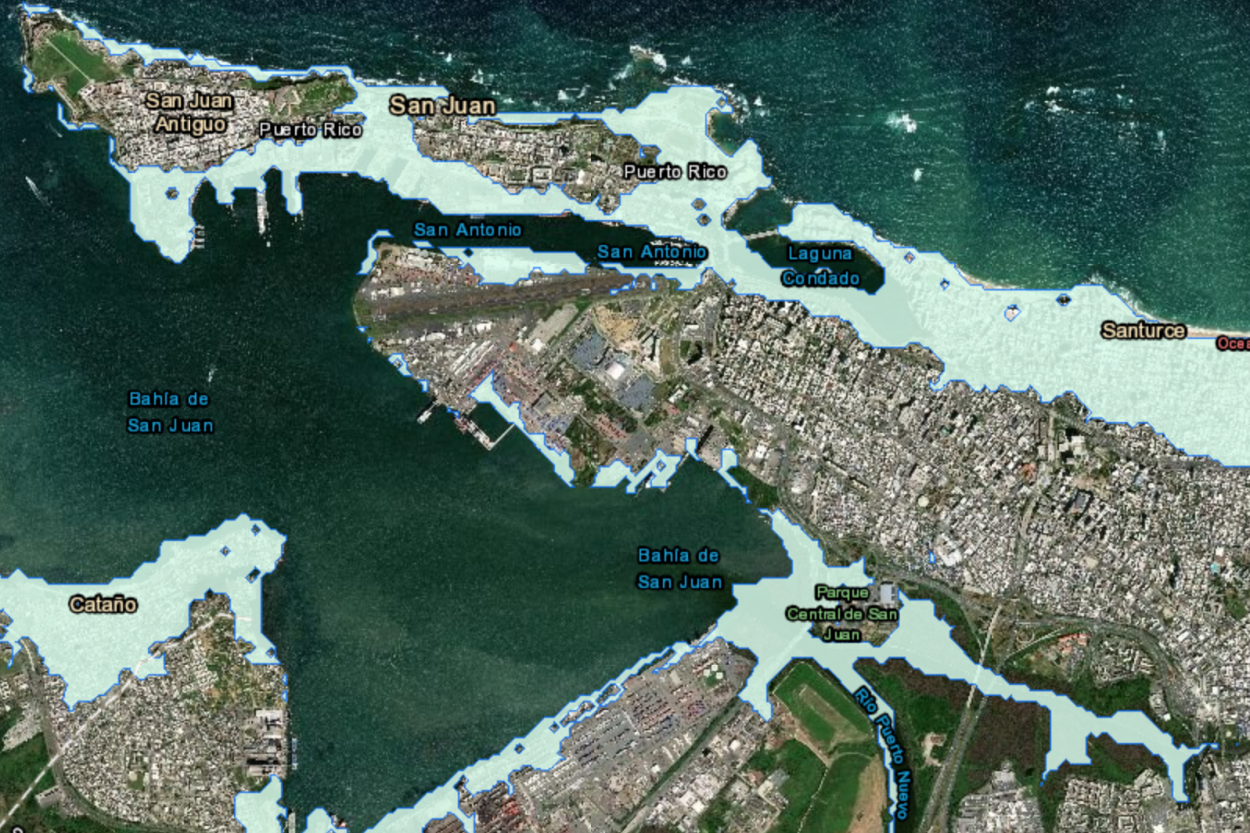

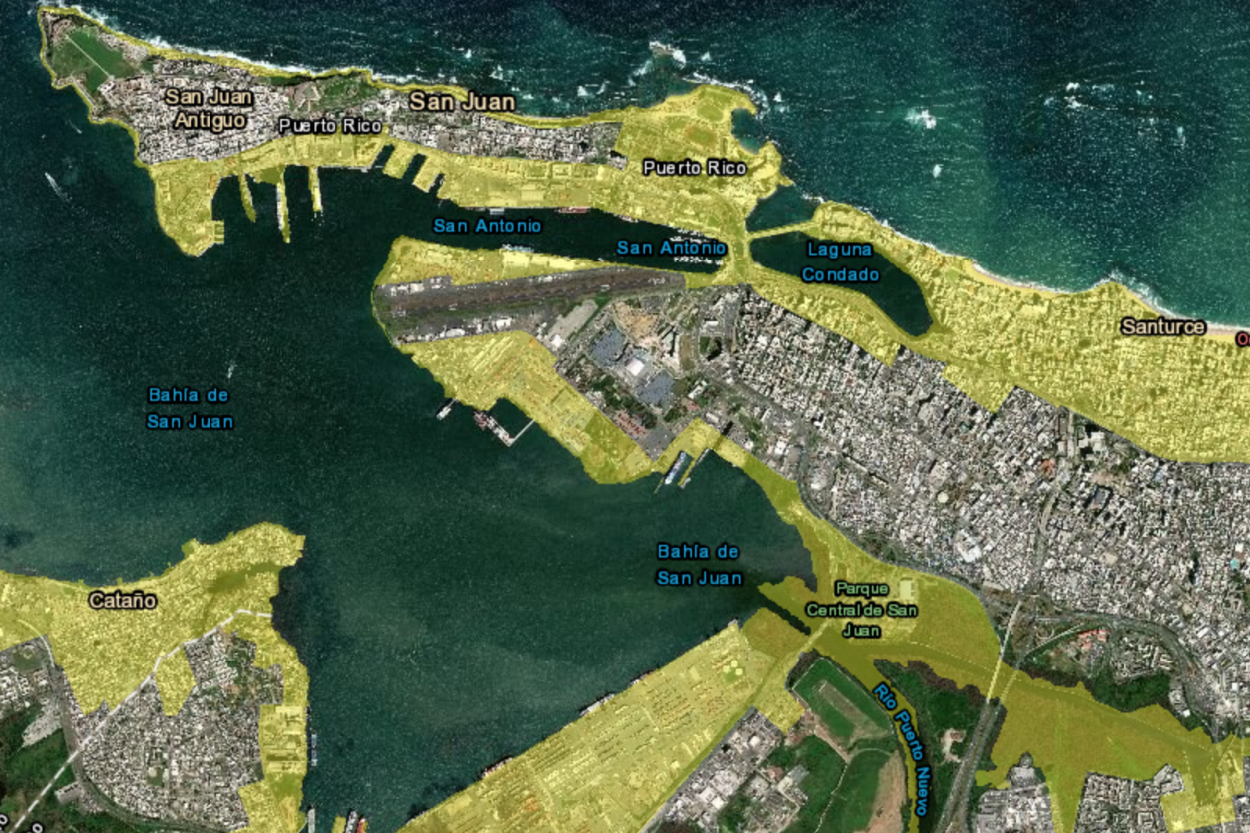

La imagen en la izquierda presenta las áreas de inundación en color azul mientras que la imagen de la derecha presenta las áreas de desalojo en color amarillo. Como se puede ver en los mapas, usualmente las áreas amarillas abarcan más espacio que las azules para establecer una zona de seguridad.

¿Cómo se desarrollan los mapas de tsunami?

Hay tres factores principales envueltos para elaborar mapas de inundación por tsunami

    1. Elevación
    2. Distancia de la costa
    3. Modelos creados por programas de computadora



La Red Sísmica de Puerto Rico (RSPR) desarrolla sus mapas de tsunami utilizando modelos computacionales. El mapa de tsunami actual que se utiliza fue desarrollado por la RSPR en el 2012 y será actualizado cada vez que la comunidad científica descubra posibles fuentes de tsunamis que amenacen la vida.



Cuando se desarrollan los modelos computacionales para elaborar los mapas, se toma en cuenta:

    1. La topografía: elevación de la tierra y sus características.
    2. La batimetría: medidas de la profundidad de fondo marino cercano a la costa
    3. Localización y susceptibilidad a un evento sísmico local.



La localización y susceptibilidad considera las posibles fuentes de un evento sísmico en el océano que podrían causar un tsunami. Esto incluye un terremoto de magnitud 8.0 en el Océano Atlántico al norte de Puerto Rico.



Utilizar esta información es vital para saber qué áreas podrían inundarse en caso de un tsunami.

¿Te pareció interesante leer sobre los mapas de tsunami? ¡Eso esperamos! Lo más importante es que logres reconocer las diferencias entre los dos tipos de zonas y entender cómo se desarrollan los mapas desalojo.

Los Mapas de Desalojo de la Red Sísmica de Puerto Rico (RSPR) y Map Tool

La RSPR tiene dos recursos principales de mapas que están accesibles en línea: los mapas de desalojo y los mapas interactivos en Map Tool. Estos mapas fueron desarrollados para áreas que podrían ser impactadas por un evento de tsunami; estas son todas las comunidades municipales costeras de Puerto Rico, incluyendo dos municipios en el interior: Bayamón y Canóvanas. Adicionalmente, la RSPR también ha desarrollado mapas de desalojo para las Islas Vírgenes de Estados Unidos: St. Croix, St. John, and St. Thomas.

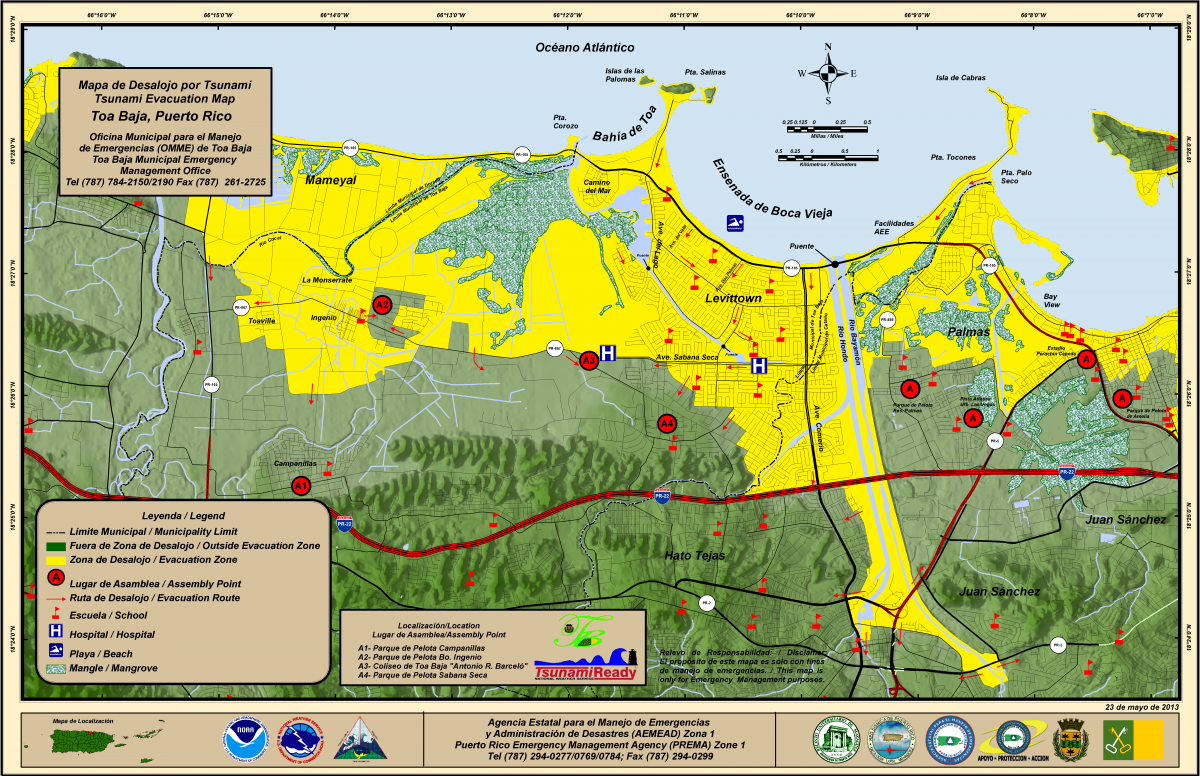

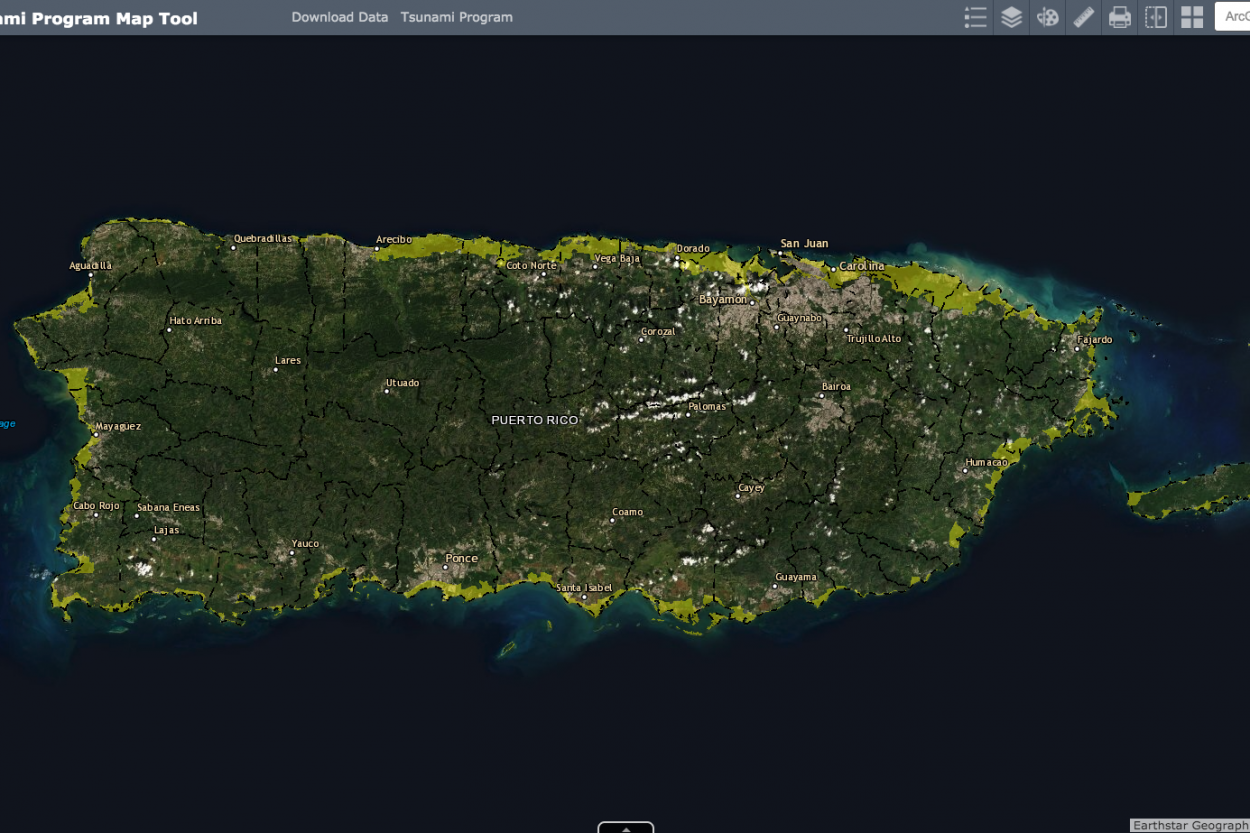

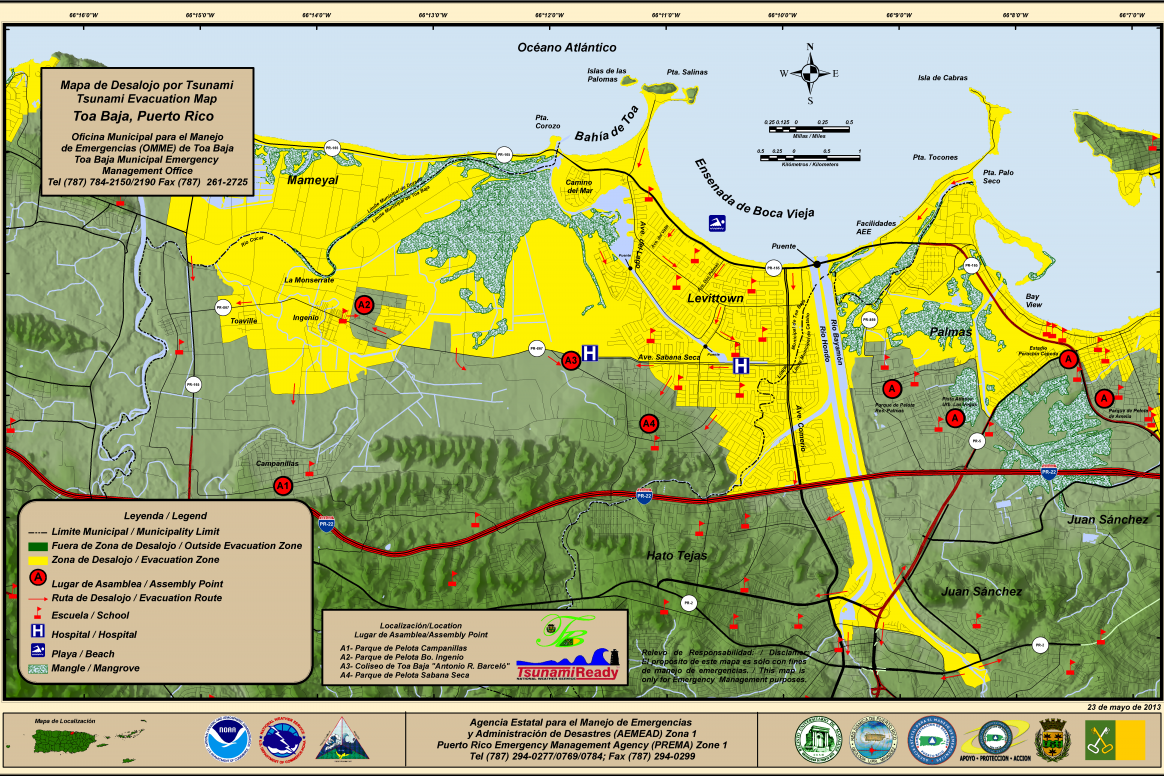

La imagen en la izquierda es un ejemplo de un Mapa de Desalojo de la municipalidad de Toa Baja. La imagen a la derecha representa la herramienta interactiva Map Tool. Haga clic en la imagen para navegar sobre ella.

Debido a que los mapas de tsunami son actualizados siempre que sea necesario, se recomienda acceder al repositorio de mapas y al Map Tool a través dle website de la Red Sísmica. Recuerda que por medio de este sitio web puedes encontrar estos mapas haciendo clic en la pestaña de “Recursos” en el menú superior.

Mapas de Desalojo

Los mapas de desalojo de la RSPR fueron creados siguiendo las guías establecidas por el programa TsunamiReady. Estos mapas sirven de herramienta para manejar emergencias ya que toman en cuenta el peor de los casos: un tsunami local.

A continuación, un ejemplo visual de cómo acceder a los Mapas de Desalojo disponibles en la página web de la Red Sísmica y Programa de Tsunami.

Ya dentro de la página de inicio de RSPR:  (1) en la parte superior, haz clic en la pestaña de Terremotos y Tsunamis (2) en la lista: haz clic en “Mapas de  Desalojo”.

Map Tool

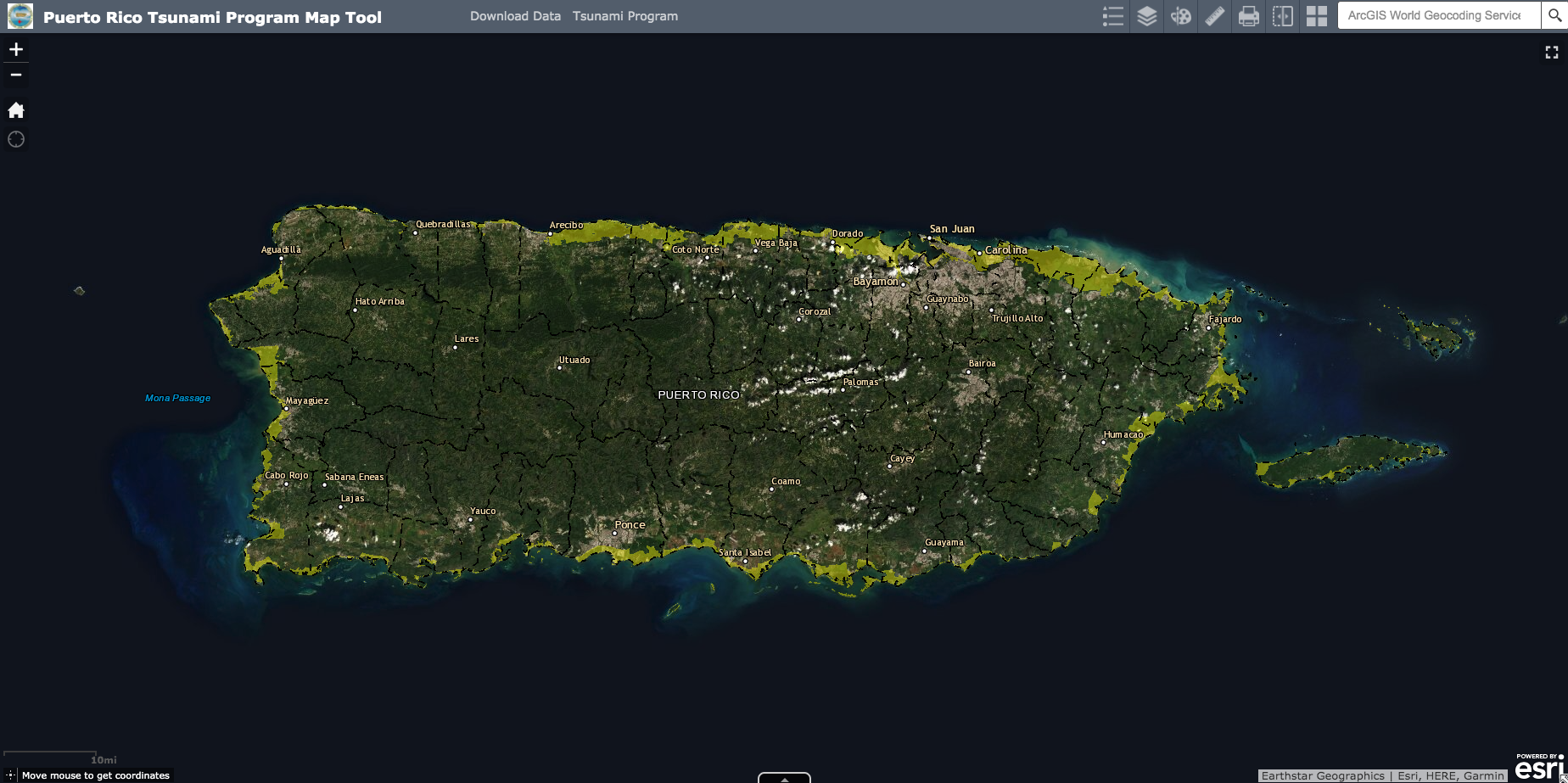

El “Map Tool” es una herramienta de mapas interactiva basada en los Sistemas de Información Geográfica (GIS por sus siglas en inglés) que ayuda visualizar diversas capas de información incluyendo las rutas de desalojo y permite combinarlas con otras capas de información.



A continuación, un ejemplo visual para acceder a la herramienta Map Tool desde la página web de la Red Sísmica de Puerto Rico. Debido a que la herramienta de MapTool es parte del Programa de Tsunamis, es necesario acceder al enlance del programa para tener acceso a la herramienta.

Ya dentro de la página de inicio de la RSPS, acceder al menu superior en la pestaña de “ Terremotos y Tsunamis” (2) haz click en “Portal del Programa de Tsunamis”. La herramienta de MapTool será visible en la parte derecha de la pantalla.
Para ver el mapa en pantalla completa, favor hacer clic en la opción que dice:  Presione aquí para ver el mapa en pantalla completa en la parte izquierda de la pantalla.

Evaluación de comprensión de conceptos:

Pon a prueba tu conocimiento sobre los mapas de tsunamis. Puedes ver la respuesta correcta al navegar sobre la palabra “Respuesta”. Algunas preguntas requieren revisar las imágenes.

1. ¿Cuál es la diferencia entre las zonas azules y las zonas amarillas presentadas en los mapas de tsunami?

Respuesta

Las zonas azules pertenecen a las áreas susceptibles a inundaciones mientras que las zonas amarillas pertenecen a las zonas de desalojo.

2. Qué criterios la Red Sísmica de Puerto Rico utilizó para generar modelos computacionales y desarrollar los mapas de inundación?

Respuesta

Elevación de la tierra (topografía), profundidad del fondo marino (batimetría) y fuentes de eventos sísmicos.

3. ¿Qué dos programas de mapas de tsunami la RSPR tiene disponible en su página web?

Respuesta

Mapas de Desalojos y el Map Tool

Aplica:

Observa el encasillado a continuación y aplica lo que has aprendido. Luego puedes continuar con el próximo módulo o tomarte un descanso y volver en otro tiempo.

Comparte con alguien de tu comunidad (por ejemplo, un familiar o un compañero de trabajo) las diferencias entre los dos tipos de mapas de tsunamis. Además, muéstrale dónde puede encontrar estos recursos de mapas en la página web de la RSPR.
